Loop One Käyttöohje

Johdanto

Tervetuloa ilmanlaadun mittaamisen tulevaisuuteen. Käsissäsi on maailman paras sisäilmanlaadun mittauslaite. Lue tämä käyttöohje huolellisesti, sillä laitteen virheellinen käsittely tai väärä asennus voi vaikuttaa negatiivisesti mittaustuloksiin.

Loop One -laite toimii itsenäisesti, kalibroituu automaattisesti ja ainoa huoltotoimenpide on akun lataaminen, joka täytyy tehdä noin 6–18 kuukauden välein laitteen konfiguraatiosta ja radio-olosuhteista riippuen. Laite voidaan konfiguroida etänä Loopshoren pilvipalvelun kautta. Ota yhteyttä saadaksesi lisätietoja.

Laite kommunikoi pilvipalvelun kanssa suojatun ja salatun datayhteyden kautta 4G/5G-verkkoja hyödyntäen.

Turvallisuus

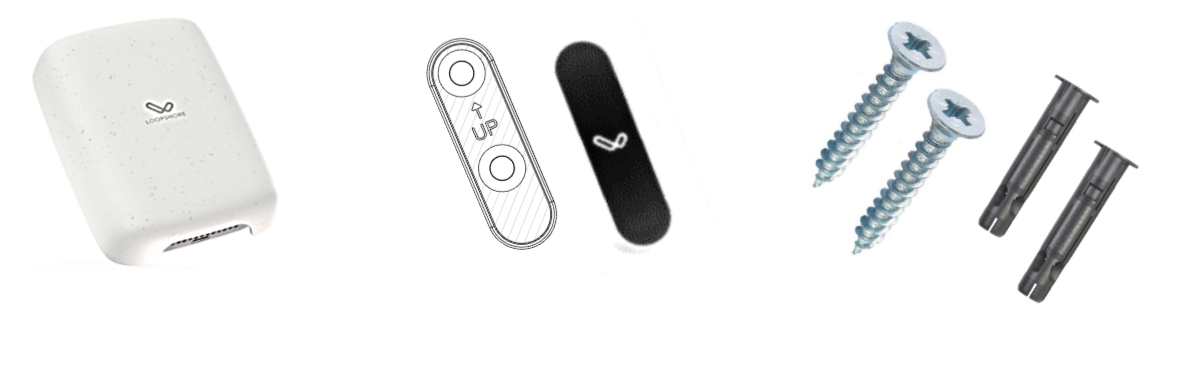

Pakkauksen sisältö

Asennus

Varoitukset

• Asenna sisätiloihin tai ulos sateelta suojattuna. Laitteen oma kotelo on IP 20 eikä kestä vettä.
• Älä pudota.
• Älä asenna laitetta ylösalaisin. Laite voidaan asentaa pystyasentoon seinälle tai vaakatasoon tasaiselle pinnalle tausta alaspäin.
• Jos laite on ollut suositeltujen käyttöolosuhteiden ulkopuolella (0°C – +40°C ja 0%RH – 85%RH), anna sen tasaantua normaaleissa sisäolosuhteissa tunnin ajan ennen virran kytkemistä.

Sijoitus

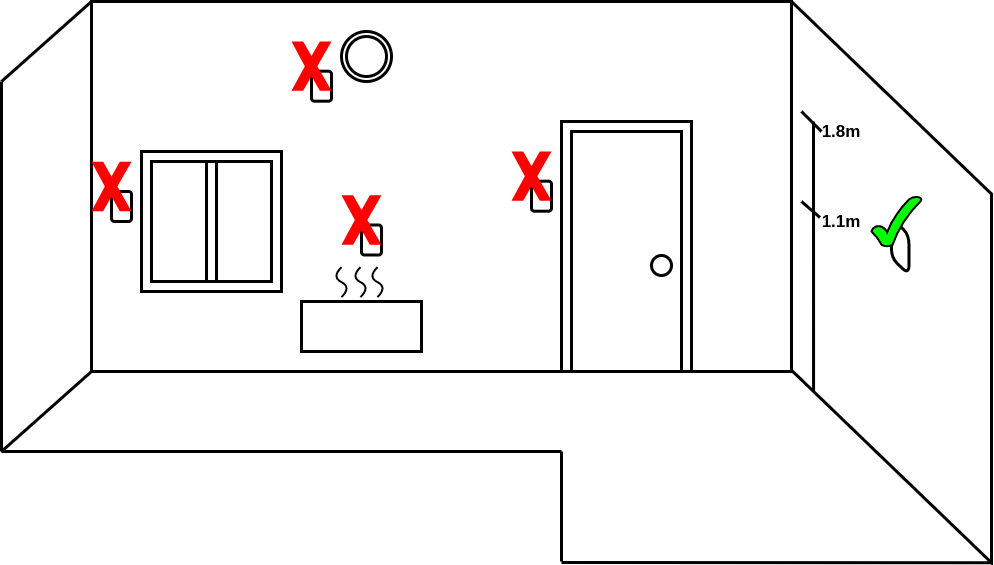

Asenna laite keskeiselle paikalle, jossa se altistuu huoneen keskimääräisille olosuhteille mahdollisimman hyvin.

Vältä asentamista lähelle:

• ovia ja ikkunoita
• ilmanvaihtoaukkoja
• lämmönlähteitä
• ulkoseiniä

Asennuskorkeus tulisi olla 1,1–1,8 metriä.

Kiinnitys

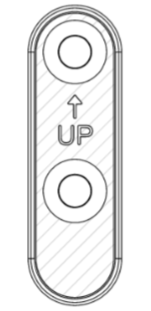

Kiinnitä seinäkiinnike seinään pakkauksessa olevilla ruuveilla. Käytä tarvittaessa tulppia. Viimeistele asennus peitetarralla.

1. Kytke laite päälle takana olevasta kytkimestä.
2. Kuulet äänimerkin, joka ilmaisee, että laite on toiminnassa ja mittaa.

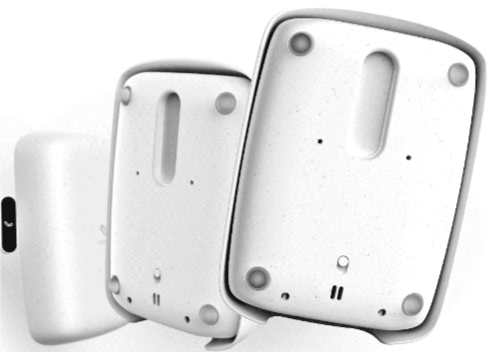

3. Aseta laite magneettiselle seinäkiinnikkeelle.

Vinkki: Seinäkiinnikkeen voi kiinnittää myös taulunkiinnitysteipin (esim. 3M Command, leveys 12–20 mm) avulla ruuvien sijaan. Tämä ei vaadi porausta eikä jätä jälkiä seinään, jos kiinnike myöhemmin irrotetaan.

Asennus tasaiselle pinnalle

Vaihtoehtoisesti laite voidaan asettaa tasaiselle pinnalle, esim. kirjahyllylle. Tämä saattaa vaikuttaa hieman mittaustuloksiin, koska ilmavirtaus laitteen läpi ei ole optimaalinen. Se antaa kuitenkin erittäin hyvän yleiskuvan huoneen sisäolosuhteista ja voi olla hyvä vaihtoehto, jos et jostain syystä voi porata reikiä seiniin.

Huomaa, että ihmiset ovat todennäköisemmin vuorovaikutuksessa pinnalle asetetun laitteen kanssa, ja saatat havaita piikkejä esim. lämpötilassa ja CO2-tasoissa, jos ihminen käsittelee laitetta.

Ulkoasennus

Loop Onen voi asentaa myös ulos, kun laite suojataan sateelta. Laite toimii ulkona, mutta kaikki mittaukset eivät toimi koko lämpötila-alueella. Rajat tulevat anturivalmistajien ilmoittamista toiminta-alueista, ks. Taulukko 1b.

Suojaus: Laitteen oma kotelo on IP20 eikä kestä vettä. Ulkona laite on suojattava vesi- ja lumisateelta, myös viistosateelta, sekä roiskevedeltä ja lumen kertymiseltä laitteen päälle. Suojaus ei saa estää ilman vaihtumista. Laite mittaa ympäröivää ilmaa, joten ilman on päästävä virtaamaan vapaasti laitteen ympärillä. Umpinaisessa kotelossa laite mittaa kotelon sisäilmaa eikä ulkoilmaa, ja kotelon sisälle voi kertyä kosteutta.

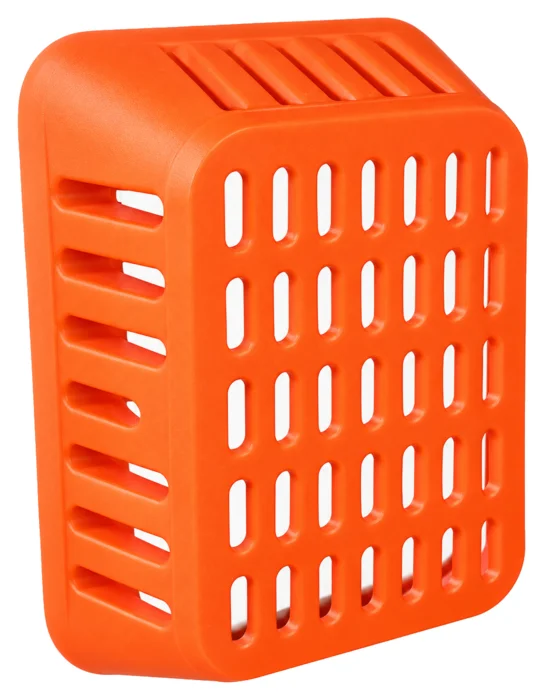

Suojakotelo on 3D-tulostettu, ruuveilla kiinnitettävä ritilä, joka suojaa laitetta iskuilta ja estää laitteen irrottamisen ilman työkaluja. Se sopii kohteisiin, joissa laite on alttiina kolhuille, ilkivallalle tai anastukselle.

Huomioi ulkoasennuksessa:

• Lämpötila: Laite toimii -20°C – +40°C lämpötilassa. Kaikki mittaukset toimivat 0°C – +40°C lämpötilassa.
• CO2 ei toimi pakkasella. CO2-anturin toiminta-alue on 0°C – +50°C.
• tVOC ja VOC-indeksi ovat rajoitettuja kylmässä. tVOC-anturi on tarkimmillaan 0°C – +40°C lämpötilassa, ja pakkasilman alhainen absoluuttinen kosteus heikentää mittausta (ks. tVOC). VOC-indeksin anturin toiminta-alue on -10°C – +50°C.
• Pienhiukkasmittaus toimii -10°C:seen asti ja on tarkimmillaan +10°C – +40°C lämpötilassa. Sumussa ja hyvin kosteassa ilmassa vesipisarat voivat näkyä kohonneina hiukkaslukemina.
• Lämpötila, kosteus, ilmanpaine, melu, valoisuus ja liike toimivat laitteen koko lämpötila-alueella.
• Kondensoituminen: Kun lämpötila laskee nopeasti tai ilma on lähes kyllästynyttä, laitteen sisälle voi tiivistyä kosteutta. Kondensoitunut kosteus voi vääristää mittauksia ja vaurioittaa laitetta. Lämpötila- ja kosteusanturi on laitteen ainoa anturi, jonka valmistaja on luokitellut toimimaan kondensoituvissa olosuhteissa.
• Auringonpaiste: Suora auringonpaiste lämmittää suojaa ja laitetta, jolloin lämpötila- ja kosteuslukemat eivät kuvaa ulkoilmaa. Asenna laite varjoisaan paikkaan.
• Akku: Akku ei lataudu alle 0°C lämpötilassa, ei myöskään USB-laturiin kytkettynä. Kylmässä akun kapasiteetti pienenee (-10°C lämpötilassa noin 70 % nimelliskapasiteetista), joten latausväli lyhenee.
• Sisälle tuominen: Kun tuot laitteen pakkasesta sisälle, pidä se sammutettuna ja anna sen tasaantua sisäolosuhteissa vähintään tunnin ajan ennen käynnistämistä.

Ulkoasennus ja laitteen suojaaminen ovat käyttäjän vastuulla. Nesteen tai kosteuden aiheuttamat vauriot eivät kuulu takuun piiriin.

Laitteen toiminnasta

Laite toimii itsenäisesti eikä normaalisti vaadi säätöjä. Seuraavat luvut kuvaavat laitteen oletuskäyttäytymistä sekä joitakin konfigurointimahdollisuuksia.

Mittauksen yleiset tiedot

Laitteen oletusmittausväli on 10 minuuttia, ja tätä voidaan säätää etänä välille 10s – 24h. Huomaa, että lisädatamaksuja saattaa aiheutua, jos mittausväli on alle 10 minuuttia.

Seuraavissa luvuissa on kuvattu erityisiä virransäästöominaisuuksia (SPL ja PM). Näitä ominaisuuksia hallitaan yhdessä Power Save -asetuksella (ks. alla), ja ne voidaan ottaa käyttöön tai poistaa käytöstä etänä tarpeen mukaan.

Huomaa, että mittausvälin ja virransäästöominaisuuksien säätäminen voi vaikuttaa merkittävästi laitteen akun kestoon ja datan käyttöön. Vaikutus voi olla positiivinen tai negatiivinen konfiguraatiosta riippuen.

Lisäksi laitteen antureita voidaan kalibroida etänä, mittauksia voidaan ottaa käyttöön/poistaa käytöstä suuretta kohti, ja laitteessa on GPS, joka voidaan ottaa käyttöön.

Laite tallentaa mittaukset sisäiseen muistiin, jos se viedään matkapuhelinverkon kuuluvuusalueen ulkopuolelle (esim. avomerellä laivassa tai kaivoksessa). Kun laitteella on jälleen verkkoyhteys, se lähettää mittaukset pilvipalveluun. Huomaa, että laitetta ei saa sammuttaa, jotta tämä ominaisuus toimii.

Ota yhteyttä Loopshoreen saadaksesi lisätietoja.

Power Save (virransäästö)

Power Save on yksittäinen päälle/pois-asetus, joka säätelee, kuinka tehokkaasti laitteen kaksi eniten virtaa kuluttavaa anturia toimivat, kun laite on akkukäytössä. Asetus on oletuksena päällä, ja se voidaan kytkeä päälle tai pois etänä; muutos tulee voimaan välittömästi ilman uudelleenkäynnistystä.

Kun laite on akkukäytössä ja Power Save on päällä, laite vähentää virrankulutusta rajoittamalla mikrofonin kuunteluajan enintään 50 %:iin (jos se on asetettu tätä suuremmaksi) ja mittaamalla hiukkasanturia (PM) säästeliäämmin. Kun laite on kytketty USB-virtaan, Power Savella ei ole vaikutusta – laite mittaa aina täydellä tahdilla.

Kytke Power Save pois päältä, jos tarvitset täyden tahdin mikrofoni- ja hiukkasmittausta akkukäytössä. Tämä tuottaa yksityiskohtaisempaa dataa mutta kuluttaa akkua huomattavasti nopeammin. Power Save ei muuta mittausväliä eikä vaikuta muiden antureiden toimintaan.

CO2 (Hiilidioksidi)

Oletuksena hiilidioksidi kalibroidaan jatkuvasti siten, että sen oletetaan näkevän ulkoilman CO2-tasot vähintään kerran 7,5 päivän aikana. Tämä toimii 95 %:ssa tapauksista ja pitää anturin oikein kalibroituna useita vuosia (esim. kouluissa ja toimistoissa CO2-taso laskee yleensä 400:aan viikonloppuisin).

Jos laite sijoitetaan olosuhteisiin, joissa CO2-taso ei koskaan laske 400:aan (esim. 24/7 vastaanotto, jossa on aina ihmisiä paikalla), on suositeltavaa poistaa CO2:n automaattinen kalibrointi kokonaan käytöstä ja kalibroida laite manuaalisesti tunnetuissa olosuhteissa, esim. kerran vuodessa.

PM (Hiukkaset)

Hiukkasmittauksella on kaksi oletusmittausväliä: 10 minuuttia ja 60 minuuttia. 10 minuutin väliä käytetään, kun laite on kytketty verkkovirtaan (USB-laturi) ja 60 minuutin väliä, kun laite toimii akulla. PM-mittaus on myös hieman tarkempi, kun laite on kytketty ulkoiseen virtalähteeseen. Tämä johtuu PM-anturin suuresta virrankulutuksesta. PM-mittausväli voidaan konfiguroida etänä välille 10s – 24h. Huomaa kuitenkin, että PM-mittausväli ei voi olla mittausväliä lyhyempi: hiukkaset mitataan ja raportoidaan aina muiden suureiden mukana, joten niitä ei voi mitata mittausväliä tiheämmin. Jos tarvitset tiheämpää hiukkasdataa, lyhennä mittausväliä vastaavasti.

tVOC (Haihtuvat orgaaniset yhdisteet)

tVOC-anturi kalibroidaan aina, kun laite on ollut sammutettuna muutamaa minuuttia pidempään. Kalibrointi kestää alle 24 tuntia ja sen voi havaita mittaustuloksista: ensimmäisinä tunteina tVOC-mittaustuloksia ei ole, ja ensimmäisen 24 tunnin aikana tulokset saattavat olla alhaisemmat kuin kalibrointijakson jälkeen.

Huomaa myös, että tVOC-anturi on erittäin herkkä alhaiselle absoluuttiselle kosteudelle. Jos joudut esimerkiksi kuljettamaan laitetta pakkaskelillä, varmista, että laite on aina sammutettuna ja pidä se sammutettuna normaaleissa sisäolosuhteissa vähintään 1 tunnin ajan ennen käynnistämistä.

VOC-indeksi (Vaihtoehtoinen)

Laitteessa on valinnainen VOC-indeksimittaus vaihtoehtona perinteiselle tVOC-mittaukselle. VOC-indeksi käyttää Sensirion SGP41 -anturia ja Sensirionin Gas Index Algorithm -algoritmia tarjoten suhteellisen ilmanlaatu-indikaattorin asteikolla 1–500.

Algoritmi käyttää viimeisen 24 tunnin liukuvaa keskiarvoa perustasonaan. Huoneen normaali VOC-tausta vastaa aina arvoa 100. Arvot yli 100 tarkoittavat, että VOC-pitoisuudet ovat keskimääräistä korkeammat (esim. ruoanlaitto, siivous tai hengitys), kun taas arvot alle 100 tarkoittavat keskimääräistä alhaisempia pitoisuuksia (esim. avattu ikkuna tai ilmanpuhdistin).

Käynnistyksen jälkeen anturi tarvitsee noin 24 tuntia oppiakseen huoneen tyypilliset olosuhteet. Tänä oppimisjakson aikana VOC-indeksi on jo saatavilla, mutta voi olla epätarkempi perustason muodostuessa.

Toisin kuin absoluuttinen tVOC-mittaus (ppb), VOC-indeksi tarjoaa paremman laitteiden välisen yhdenmukaisuuden ja on suunniteltu ilmanlaadun muutosten havaitsemiseen absoluuttisten pitoisuuksien mittaamisen sijaan.

VOC-indeksi ei ole oletuksena käytössä. Kun se on käytössä, anturi kuluttaa jatkuvasti 3 mA, mikä vaikuttaa merkittävästi akunkestoon. Kysy lisää Loopshorelta.

Ympäristön valaistus

Valoanturi vastaanottaa ympäristön valotietoja laitteen takaa, jossa valo heijastuu seinistä. Anturi on kalibroitu niin, että se on tarkka normaalilla valkoisella/vaalealla seinällä. Jos asennat laitteen esimerkiksi mustalle seinälle, saatat havaita todellista alhaisempia valotasoluokemia.

SPL (Äänenpainetaso)

Oletuksena laite kuuntelee ympäristön ääniä 50 % ajasta. Tätä kuunteluaikaa (mikrofonin käyttöaste) voidaan konfiguroida etänä. Kun laite on akkukäytössä ja Power Save on päällä, käyttöaste rajoitetaan enintään 50 %:iin. Tämä on pelkästään virrankulutuksen optimointia.

Hiukkasanturin puhallin on muutaman senttimetrin päässä mikrofonista, joten puhaltimen käydessä mitattu äänenpainetaso kertoisi laitteen omasta puhallinäänestä eikä huoneen äänistä. Siksi laite mittaa ääntä vain puhaltimen ollessa pysähtyneenä. Jos mittausväli on niin lyhyt, että puhallin käy jatkuvasti (alle 65 s, tai virransäästössä alle 20 s), äänenpainetasoa ei raportoida lainkaan. Ominaisuus on käytettävissä toisen sukupolven (Gen 2) laitteissa, ja pääkäyttäjä voi kytkeä sen pois päältä palvelusta.

Liikkeen ja iskun tunnistus

Laite voi tunnistaa asentonsa avaruudessa, onko sitä liikutettu vai ei, sekä siihen ja sen kiinnitysrakenteeseen kohdistuvat g-voimat. Katso lisää Liite 1.

Löydä laite

Laitteen saa soittamaan äänimerkin, jonka avulla sen voi paikantaa kuulon perusteella – kun laitteen tiedetään olevan jossakin tietyssä huoneessa, tai kun varastosta pitää löytää yksi tietty laite. Äänen pyytää pääkäyttäjä palvelusta; laite ei ala soida itsestään.

Ääni alkaa lähes kuulumattomana ja voimistuu noin 30 sekunnissa täyteen voimakkuuteensa. Se on toistuva korkea kolmen sävelen kilahdus ja soi yhteensä noin minuutin. Laitteen liikuttaminen tai ravistaminen vaimentaa äänen heti – kevyt kosketus ei välttämättä riitä. Muuten ääni loppuu itsestään.

Ääntä ei kuulu, jos laitteen akkujännite on alle noin 3,1 V. Ominaisuus on käytettävissä toisen sukupolven (Gen 2) laitteissa.

Tuotetiedot

Merkinnät

Tuotetarra löytyy laitteen takaa ja pakkauksesta.

• Tuotteen sarjanumero on merkitty S: sarjanumero. Sama sarjanumero on myös laitteen Laitetunnus — tunniste, joka näkyy Loopshore-palvelussa ja ilmoitussähköposteissa.
• Tuotteen tuotekoodi on merkitty P: tuotekoodi

Tuotekoodin tulkinta

XXXXXXXXXXX
XX--------- Tuote, L1=Loop One, L0=Loop Zero, LD=Loop Delta
--XX------- Versio, esim. 03
----X------ Hyväksyntä, E = EU, P = Prototyyppi
-----X----- Väri, W = Valkoinen, G = Harmaa, B = Musta
------X---- Materiaali, P = Muovi(ABS), C = Durasense(Biokomposiitti), 3 = 3D-tulostettu
-------XX-- Akku, 02 = Li-Ion 1x4900mAh, 03 = Li-Ion 2x4900mAh
---------XX Erä, Erätunniste

Esimerkki tuotekoodista

Akun Wh

• 02 = Li-Ion 1x4900mAh / 17,78Wh
• 03 = Li-Ion 2x4900mAh / 35,56Wh

Tekniset tiedot

Taulukko 1: Käyttöolosuhteet

Laitteen käyttäminen suositeltujen olosuhteiden ulkopuolella voi vaikuttaa laitteen tai tiettyjen anturien tarkkuuteen ja käyttöikään.

*tVOC-anturin optimaalinen suorituskyky on 20–65 % RH.

Taulukko 1b: Anturien toiminta-alueet

Toiminta-alueet ovat anturivalmistajien datalehdissä ilmoittamia. Laite toimii alueen ulkopuolella, mutta kyseisen mittauksen tulokset eivät ole luotettavia. Anturien datalehdet on lueteltu dokumentissa Loopshore-anturit.

Ensimmäisen sukupolven (Gen 1, tuotekoodi L101…) laitteissa osa antureista on erilaisia. Lämpötila ja kosteus mitataan TI HDC2080 -anturilla, jonka kosteusmittaus toimii -20°C – +70°C lämpötilassa. Ilmanpaineen mittaa Bosch BMP280, jonka täysi tarkkuus on 0°C – +65°C. tVOC-anturi Sensirion SGPC3 vaatii vähintään +5°C lämpötilan ja 4 g/m³ absoluuttisen kosteuden, joten Gen 1 -laitteen tVOC-mittaus ei toimi pakkasella. Muut anturit ovat samat kuin Gen 2 -laitteissa. VOC-indeksi on käytettävissä vain Gen 2 -laitteissa.

Taulukko 2: Laitteen tekniset tiedot

Mittausalueet ja tarkkuus

Taulukko 3: Suhteellinen kosteus

Taulukko 4: Lämpötila

Taulukko 5: Hiukkaset

Taulukko 6: Hiilidioksidi

Taulukko 7: Haihtuvat orgaaniset yhdisteet

Taulukko 7b: VOC-indeksi (Vaihtoehtoinen)

Taulukko 8: Ilmanpaine

Taulukko 9: Äänenpainetaso

Taulukko 10: Ympäristön valaistus

Taulukko 11: Liike

Laitteen etävalvonta ja -käyttö

Huomaa, että laitteeseen sisältyy Loopshoren 24/7 etävalvonta- ja päivityspalvelu. Tämä tarkoittaa, että Loopshore valvoo kaikkien laitteiden toimivuutta ja ryhtyy toimenpiteisiin, jos poikkeamia havaitaan. Nämä toimenpiteet voivat sisältää mm. ohjelmistopäivityksiä, konfiguraatiomuutoksia, oletuskäyttäytymisen muutoksia ja asiakasviestintää.

Jos muutokset vaikuttavat tähän dokumenttiin, dokumentti päivitetään vastaavasti.

Liitteet

Liite 1 - Liikkeen ja iskun tunnistus

Loop Onen sisäänrakennettua liikkeen ja iskun tunnistusta voidaan käyttää erilaisten asioiden havaitsemiseen. Näitä ovat esimerkiksi:

• Onko laitetta liikutettu.
• Mikä on laitteen asento avaruudessa.
• Kuinka paljon g-voimia kohdistuu laitteeseen ja rakenteisiin, joihin se on kiinnitetty.*

Näitä kiihtyvyysmittauksia varten laite tarkkailee jatkuvasti liikkumistaan. Jos laitetta liikutetaan vähänkin, se aloittaa tarkan kiihtyvyyden tunnistuksen muutamaksi sekunniksi. Jokaisella akselilla havaittu maksimikiihtyvyys raportoidaan sitten pilvipalveluun (m/s²) muiden mittausten yhteydessä. Oletuksena laite voi havaita voimia 8g asti ja käyttää 100Hz näytteenottotaajuutta.

Asentokohtaiset raportit

Jos laite ei ole liikkunut viimeisimmän mittausraportin lähettämisen jälkeen, sen paikallaan oleva asento mitataan ja raportoidaan pilvipalveluun. Tämän raportin lähettämisen jälkeen kiihtyvyysdataa ei raportoida ennen kuin liikettä tapahtuu uudelleen.

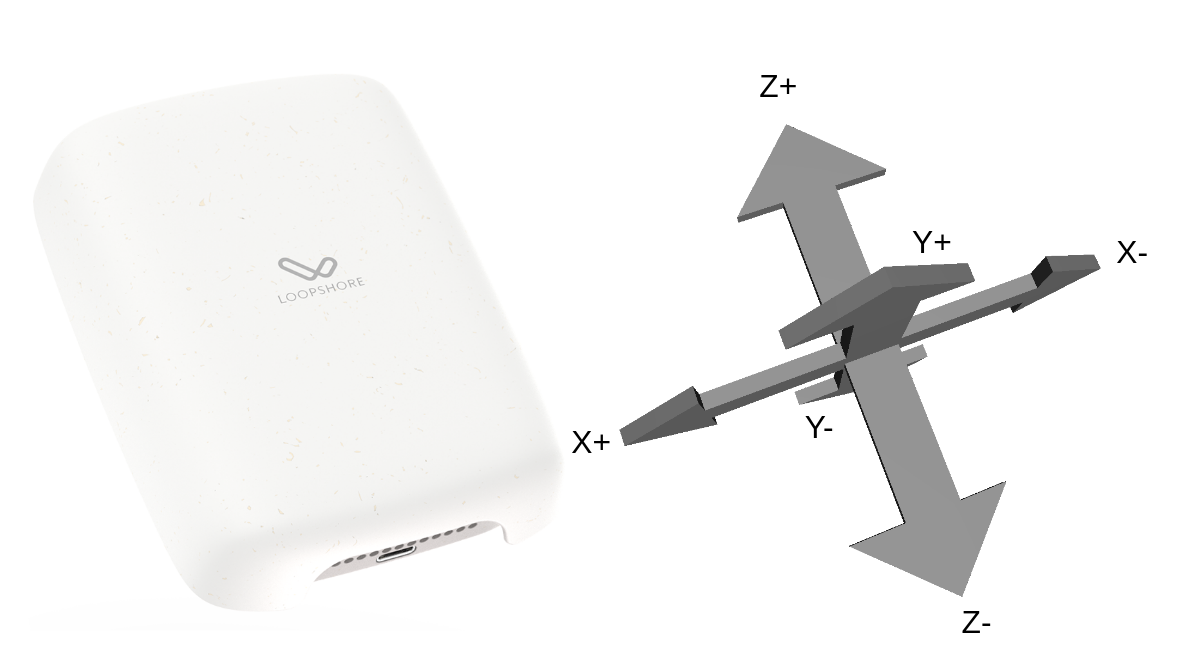

Kiihtyvyysraportti koostuu 6 arvosta. Jokainen arvo edustaa kullekin suunnalle havaittua maksimikiihtyvyyttä. Alla oleva kuva näyttää kiihtyvyyden suunnan.

Esimerkki raakadatan tulkinnasta

• Z- ja Z+ ovat molemmat 9,8m/s²
• Y- ja Y+ ovat 0m/s²
• X- on -0,2m/s² ja X+ on +0,2m/s²

Tämä tarkoittaa, että laite on suorassa, mutta ylösalaisin ja heiluu lievästi sivuttain.

Iskuraportti

Laite raportoi myös siihen kohdistuneen maksimi g-voiman edellisen mittausraportin lähettämisen jälkeen. Jos laite ei ole liikkunut, tämä arvo puuttuu.

* Huomaa, että pelkän magneettikiinnityksen käyttö vaikuttaa merkittävästi mittaustuloksiin. Jos halutaan tarkkoja kiihtyvyysmittauksia, suositellaan liimaa ja/tai metallivanteen käyttöä.

LOOPSHORE | Hämeenkatu 13 A 5, 33100 Tampere | info@loopshore.com | loopshore.com

© 2025 Loopshore
