Loop Delta Käyttöohje

Johdanto

Loop Delta on tarkka ja luotettava ratkaisu paine-eron mittaamiseen. Laite on suunniteltu erityisesti ilmanvaihto- ja LVI-järjestelmien seurantaan kohteissa, joissa langallinen mittaus ei ole mahdollista tai järkevää.

Loop Delta mittaa paine-eroa, lämpötilaa, suhteellista ja absoluuttista kosteutta, kastepistelämpötilaa sekä laitteen liikettä. Laitteen älykäs suodatus eliminoi hetkellisiä häiriöitä, kuten tuulenpuuskia ja ovien avauksia, jolloin mittaustulokset kuvaavat todellista paine-eroa luotettavasti.

Tyypillisiä käyttökohteita ovat:

• Suodattimien painehäviön seuranta
• Huoneiden välisen paine-eron valvonta (esim. puhdastilat, eristyshuoneet)
• Ilmanvaihtokanavien painemittaukset
• Rakennusten painesuhteiden seuranta

Laite toimii itsenäisesti ja ainoa huoltotoimenpide on akun lataaminen, joka täytyy tehdä noin 12–24 kuukauden välein laitteen konfiguraatiosta ja radio-olosuhteista riippuen. Laite voidaan konfiguroida etänä Loopshoren pilvipalvelun kautta. Ota yhteyttä saadaksesi lisätietoja.

Laite kommunikoi pilvipalvelun kanssa suojatun ja salatun datayhteyden kautta 4G/5G-verkkoja hyödyntäen.

Turvallisuus

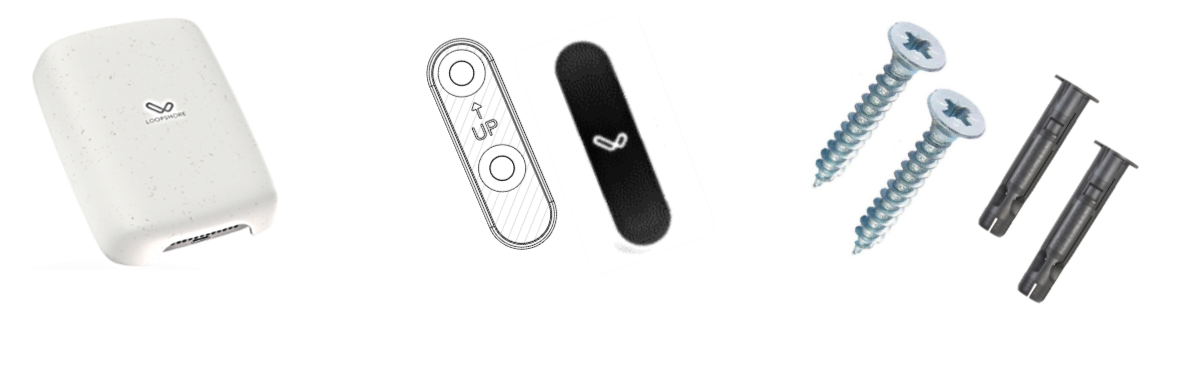

Pakkauksen sisältö

Asennus

Varoitukset

• Älä pudota.
• Älä asenna laitetta ylösalaisin. Laite voidaan asentaa pystyasentoon seinälle tai vaakatasoon tasaiselle pinnalle tausta alaspäin.
• Jos laite on ollut huomattavasti eri lämpötilassa kuin asennuspaikka, anna sen tasaantua uusissa olosuhteissa tunnin ajan ennen virran kytkemistä.

Sijoitus

Sijoita laite mahdollisimman lähelle mittauspistettä, jotta paineletkut pysyvät lyhyinä. Lyhyet letkut parantavat mittaustarkkuutta ja nopeuttavat vasteen.

Vältä asentamista paikkoihin, joissa laite altistuu suoralle ilmavirtaukselle tai mekaaniselle tärinälle.

Paineletkujen kytkentä

Loop Deltassa on kaksi paineliitäntää paine-eromittausta varten:

• P+: Mittaa paineen siinä tilassa, jossa laite sijaitsee (ei vaadi letkua)
• P-: Kytke letkulla vertailupaineeseen (esim. ulkoilma, käytävä, kanava)

Paine-ero lasketaan kaavalla: ΔP = P+ − P−

Tuloksen tulkinta:

• Positiivinen arvo: Laitteen sijainnissa on ylipaine vertailupisteeseen nähden
• Negatiivinen arvo: Laitteen sijainnissa on alipaine vertailupisteeseen nähden

Esimerkki: Laite on huoneessa ja letku viedään P- -portin kautta ulkoilmaan. Jos huoneessa on alipaine (tyypillinen tilanne), näet negatiivisen lukeman.

Vinkki: Jos haluat nähdä tuloksen toisin päin (esim. alipaineen positiivisena), vaihda letkujen kytkentä.

Varmista, että letkut ovat tiiviisti kiinni liittimissä ja että letkuissa ei ole taitoksia tai tukkeutumia.

Katso yksityiskohtaiset asennusohjeet erillisestä Paine-eromittalaitteen asennusohjeesta, joka sisältää mm. ohjeet letkun läpivientiin, tiivistykseen ja kapillaariputken käyttöön.

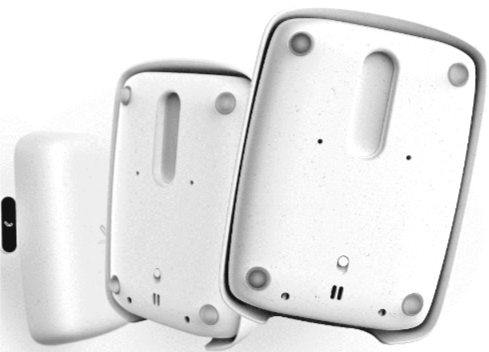

Kiinnitys

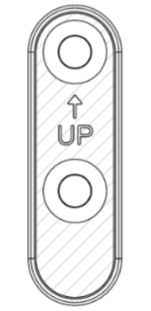

Kiinnitä seinäkiinnike seinään pakkauksessa olevilla ruuveilla. Käytä tarvittaessa tulppia. Viimeistele asennus peitetarralla.

1. Kytke paineletkut laitteeseen ennen kiinnitystä.
2. Kytke laite päälle takana olevasta kytkimestä.
3. Kuulet äänimerkin, joka ilmaisee, että laite on toiminnassa ja mittaa.
4. Aseta laite magneettiselle seinäkiinnikkeelle.

Vinkki: Seinäkiinnikkeen voi kiinnittää myös taulunkiinnitysteipin (esim. 3M Command, leveys 12–20 mm) avulla ruuvien sijaan. Tämä ei vaadi porausta eikä jätä jälkiä seinään, jos kiinnike myöhemmin irrotetaan.

Asennus tasaiselle pinnalle

Vaihtoehtoisesti laite voidaan asettaa tasaiselle pinnalle, esim. hyllylle tai IV-konehuoneen tasolle. Varmista, että laite on vakaalla alustalla ja että paineletkut eivät aiheuta vetoa liittimiin.

Laitteen toiminnasta

Laite toimii itsenäisesti eikä normaalisti vaadi säätöjä. Seuraavat luvut kuvaavat laitteen oletuskäyttäytymistä sekä joitakin konfigurointimahdollisuuksia.

Mittauksen yleiset tiedot

Laitteen oletusmittausväli on 5 minuuttia, ja tätä voidaan säätää etänä välille 10s – 24h. Huomaa, että lisädatamaksuja saattaa aiheutua, jos mittausväli on alle 10 minuuttia.

Lisäksi laitteen antureita voidaan kalibroida etänä, mittauksia voidaan ottaa käyttöön/poistaa käytöstä suuretta kohti, ja laitteessa on GPS, joka voidaan ottaa käyttöön.

Laite tallentaa mittaukset sisäiseen muistiin, jos se viedään matkapuhelinverkon kuuluvuusalueen ulkopuolelle. Kun laitteella on jälleen verkkoyhteys, se lähettää mittaukset pilvipalveluun. Huomaa, että laitetta ei saa sammuttaa, jotta tämä ominaisuus toimii.

Ota yhteyttä Loopshoreen saadaksesi lisätietoja.

Paine-eromittaus

Loop Deltan paine-eroanturi mittaa kahden pisteen välistä paine-eroa erittäin tarkasti. Anturi suodattaa automaattisesti lyhytaikaiset häiriöt, kuten:

• Tuulenpuuskat
• Ovien ja ikkunoiden avaukset
• Ilmanvaihdon hetkittäiset muutokset

Tämä varmistaa, että raportoidut arvot kuvaavat todellista, pysyvää paine-eroa eivätkä hetkellisiä häiriöitä.

Anturi kalibroidaan tehtaalla eikä vaadi käyttäjän toimenpiteitä. Jos epäilet kalibrointivirhettä, ota yhteyttä Loopshoreen.

Liikkeen ja iskun tunnistus

Laite voi tunnistaa asentonsa avaruudessa, onko sitä liikutettu vai ei, sekä siihen ja sen kiinnitysrakenteeseen kohdistuvat g-voimat. Katso lisää Liite 1.

Tuotetiedot

Merkinnät

Tuotetarra löytyy laitteen takaa ja pakkauksesta.

• Tuotteen sarjanumero on merkitty S: sarjanumero
• Tuotteen tuotekoodi on merkitty P: tuotekoodi

Tuotekoodin tulkinta

XXXXXXXXXXX
XX--------- Tuote, LD=Loop Delta, L0=Loop Zero, L1=Loop One
--XX------- Versio, esim. 03
----X------ Hyväksyntä, E = EU, P = Prototyyppi
-----X----- Väri, W = Valkoinen, G = Harmaa, B = Musta
------X---- Materiaali, P = Muovi(ABS), C = Durasense(Biokomposiitti), 3 = 3D-tulostettu
-------XX-- Akku, 02 = Li-Ion 1x4900mAh, 03 = Li-Ion 2x4900mAh
---------XX Erä, Erätunniste

Esimerkki tuotekoodista

Akun Wh

• 02 = Li-Ion 1x4900mAh / 17,78Wh
• 03 = Li-Ion 2x4900mAh / 35,56Wh

Tekniset tiedot

Taulukko 1: Käyttöolosuhteet

Laitteen käyttäminen suositeltujen olosuhteiden ulkopuolella voi vaikuttaa laitteen tai tiettyjen anturien tarkkuuteen ja käyttöikään.

Taulukko 2: Laitteen tekniset tiedot

Mittausalueet ja tarkkuus

Taulukko 3: Paine-ero

Taulukko 4: Suhteellinen kosteus

Taulukko 5: Lämpötila

Taulukko 6: Liike

Laitteen etävalvonta ja -käyttö

Huomaa, että laitteeseen sisältyy Loopshoren 24/7 etävalvonta- ja päivityspalvelu. Tämä tarkoittaa, että Loopshore valvoo kaikkien laitteiden toimivuutta ja ryhtyy toimenpiteisiin, jos poikkeamia havaitaan. Nämä toimenpiteet voivat sisältää mm. ohjelmistopäivityksiä, konfiguraatiomuutoksia, oletuskäyttäytymisen muutoksia ja asiakasviestintää.

Jos muutokset vaikuttavat tähän dokumenttiin, dokumentti päivitetään vastaavasti.

Liitteet

Liite 1 - Liikkeen ja iskun tunnistus

Loop Deltan sisäänrakennettua liikkeen ja iskun tunnistusta voidaan käyttää erilaisten asioiden havaitsemiseen. Näitä ovat esimerkiksi:

• Onko laitetta liikutettu.
• Mikä on laitteen asento avaruudessa.
• Kuinka paljon g-voimia kohdistuu laitteeseen ja rakenteisiin, joihin se on kiinnitetty.*

Näitä kiihtyvyysmittauksia varten laite tarkkailee jatkuvasti liikkumistaan. Jos laitetta liikutetaan vähänkin, se aloittaa tarkan kiihtyvyyden tunnistuksen muutamaksi sekunniksi. Jokaisella akselilla havaittu maksimikiihtyvyys raportoidaan sitten pilvipalveluun (m/s²) muiden mittausten yhteydessä. Oletuksena laite voi havaita voimia 8g asti ja käyttää 100Hz näytteenottotaajuutta.

Asentokohtaiset raportit

Jos laite ei ole liikkunut viimeisimmän mittausraportin lähettämisen jälkeen, sen paikallaan oleva asento mitataan ja raportoidaan pilvipalveluun. Tämän raportin lähettämisen jälkeen kiihtyvyysdataa ei raportoida ennen kuin liikettä tapahtuu uudelleen.

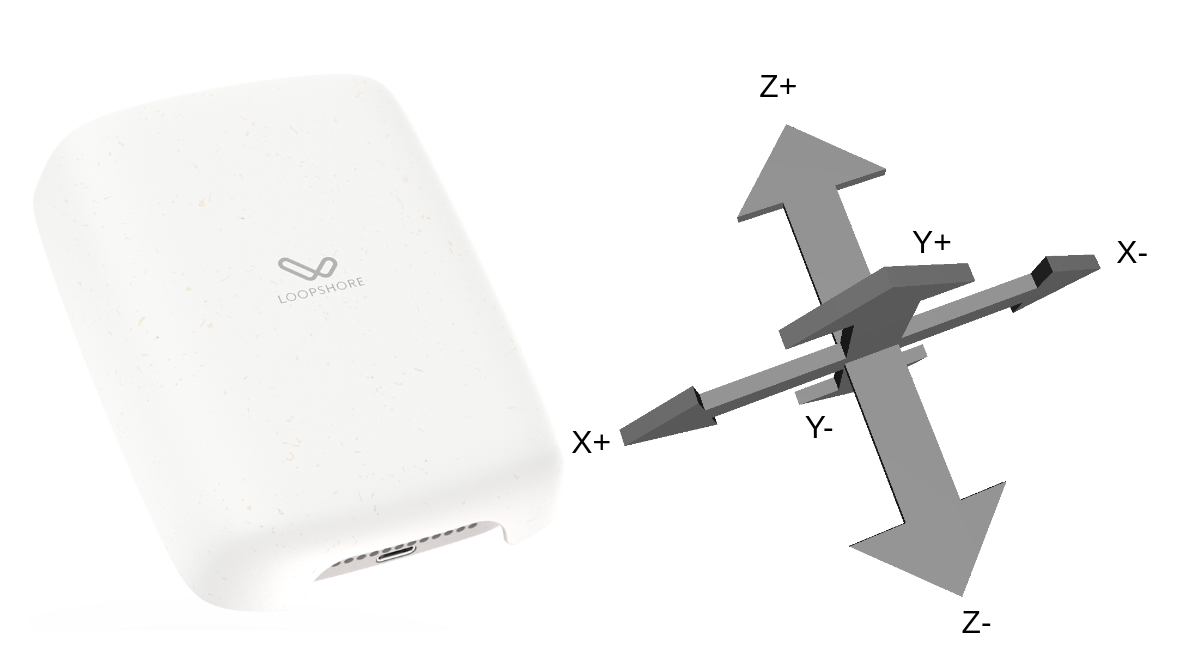

Kiihtyvyysraportti koostuu 6 arvosta. Jokainen arvo edustaa kullekin suunnalle havaittua maksimikiihtyvyyttä. Alla oleva kuva näyttää kiihtyvyyden suunnan.

Esimerkki raakadatan tulkinnasta

• Z- ja Z+ ovat molemmat 9,8m/s²
• Y- ja Y+ ovat 0m/s²
• X- on -0,2m/s² ja X+ on +0,2m/s²

Tämä tarkoittaa, että laite on suorassa, mutta ylösalaisin ja heiluu lievästi sivuttain.

Iskuraportti

Laite raportoi myös siihen kohdistuneen maksimi g-voiman edellisen mittausraportin lähettämisen jälkeen. Jos laite ei ole liikkunut, tämä arvo puuttuu.

* Huomaa, että pelkän magneettikiinnityksen käyttö vaikuttaa merkittävästi mittaustuloksiin. Jos halutaan tarkkoja kiihtyvyysmittauksia, suositellaan liimaa ja/tai metallivanteen käyttöä.
